放电计数器是串联在避雷器下面，用来记录避雷器动作次数，掌握雷电活动规律，研究电力系统在大气过电压作用时的运行情况的的电气设备。放电计数器的电气回路由非线性电阻R1、R2、电容器C及计数器L组成，即放电计数器串联在避雷器下部与地之间，如图1所示。图1放电计数器电器回路图图1放电计数器电器回路图放电计数器一般与35kV及以上普通阀型避雷器配合使用， 当雷电流经过避雷器进入放电计数器时，电流的一部分经R1入地，另一部分经R2给电容器C充电，冲击电流过去后，电容器C对计数器L放电，使计数器动作。放电计数器的元件均固定在密封的铝盒中，高压进线端装有瓷绝缘子，地线接在计数器的安装螺钉上。[1]JSY-8型编辑JSY-8型放电计数器是对过电压保护器工作状况进行实时及累计计数的装置，通过它可以详细监视及所保护线路的状况，预知事故前异常情况，达到分析异常动 作原因，事故发生的作用。数据采集JSY-8型过电压放电记录仪采用自行设计的高速率数据处理单元，抗干扰能力强，软件数字滤波调理电路，可以实时准确记录过电压保护器三相之间动作次数。附带快速，分相累计显示历史动作次数。数据显示JSY-8型过电压放电记录仪采用STN点阵式液晶显示，清晰明了，外观美观。产品结构JSY-8型过电压放电记录仪为分体结构，数据采集、数据处理及显示为两分体，通过RJ45接口用网 线相连接，根据现场需要，可以任意拆分，数据处理及显示单元拆分后在柜体上安装简便，只须三个螺丝。产品安装JSY-8型过电压放电记录仪依结构设计，在本体上面安装极其简单，不用动任何结构，只须解开四个接线头。毋庸质疑，可以在任何已经运行的过电压保护装置上加装此型号放电计数器。产品运行过电压动作计数器产品为无源设计，无须外接电源，由于软件设计采用了实时省电模式，本体附带高性能电池可以使用三年，电池仓更换电 池简单方便。技术标准编辑满足技术标准：GB6261-85《静态继电器及保护装置的电气干扰实验》1、过电压动作计数器适用范围10KV及以下系统户内相间距为85及131型保护器配套用2、上图标注方法（见下表）适用系统上图标注说明10KV及以下系统JSY-Ⅲ（3.8、7.6、12.7）85相间距85mmJSY-Ⅲ（3.8、7.6、12.7）131相间距131mm3、JSY-III型过电压放电记录仪提供两 种安装方式（1）本体安装记录仪的显示部分可挂装在保护器上，不需要考虑其他问题。（2）柜门安装记录仪的显示部分安装在柜门上，因此要考虑保护器到记录仪显示部分的号线长度和柜门的开孔位置和尺寸，如下图所示。注：虚线框为记录仪显示部分的外形尺寸，此图为柜门正面图。运行与维护编辑1、放电计数器可用于户内、户外，但使用时应考虑下列因素：（1）应根据配套的阀型避雷器和所保护的电气设备考虑使用的型号。（2）按生 产广家允许使用的海拔高度使用。

安装位置按照三级防雷保护原理，电源和设备所需要的保护措施被分为三个等级。视情况而定），然后在下属的区域配电箱处安装第二级电源防雷器（Imax40KA左右），后在设备前端安装第三级电源防雷器（Imax10KA-40KA）。 [4 ] 检测报告防雷产品应当符合气象主管机构规定的使用要求。防雷产品应当由气象主管机构授权的检测机构测试，测试合格并符合相关要求后方可投入使用。申请气象主管机构授权的防雷产品检测机构,应当按照有关规定通过计量认证、获得资格认可。 [5] 分级防护编辑分级防护分级防护 级防雷器可以对于直接雷击电流进行泄放，或者当电源传输线路遭受直接雷击时传导的巨大能量进行泄放，对于有可能发生直 接雷击的地方，必须进行CLASS—I的防雷。第二级防雷器是针对前级防雷器的残余电压以及区内感应雷击的防护设备，对于前级发生较大雷击能量吸收时，仍有一部分对设备或第三级防雷器而言是相当巨大的能量会传导过来，需要第二级防雷器进一步吸收。同时，经过 级防雷器的传输线路也会感应雷击电磁脉冲辐射LEMP，当线路足够长感应雷的能量就变得足够大，需要第二级防雷器进一步对雷击能量实施泄放。第三级防雷器是对LEM P和通过第二级防雷器的残余雷击能量进行保护。目的是防止浪涌电压直接从LPZ0区传导进入LPZ1区，将数万至数十万伏的浪涌电压限制到2500—3000V。入户电力变压器低压侧安装的电源防雷器作为 级保护时应为三相电压开关型电源防雷器，其雷电通流量不应低于60KA。该级电源防雷器应是连接在用户供电系统入口进线各相和大地之间的大容量电源防雷器。一般要求该级电源防雷器具备每相100KA以上的大冲击 容量，要求的限制电压小于1500V，称之为CLASS I级电源防雷器。这些电磁防雷器是专为承受雷电和感应雷击的大电流以及吸引高能量浪涌而设计的，可将大量的浪涌电流分流到大地。它们仅提供限制电压（冲击电流流过电源防雷器时，线路上出现的大电压称为限制电压）为中等级别的保护，因为CLASS I级保护器主要是对大浪涌电流进行吸收，仅靠它们是不能完全保护供电系统内部的敏感用电设备的。 级电源防雷器可 防范10/350μs、100KA的雷电波，达到IEC规定的高防护标准。其技术参考为：雷电通流量大于或等于100KA（10/350μs）；残压值不大于2.5KV；响应时间小于或等于100ns。第二级防护目的是进一步将通过 级防雷器的残余浪涌电压的值限制到1500—2000V，对LPZ1—LPZ2实施等电位连接。分配电柜线路输出的电源防雷器作为第二级保护时应为限压型电源防雷器，其雷电流 容量不应低于20KA，应安装在向重要或敏感用电设备供电的分路配电处。

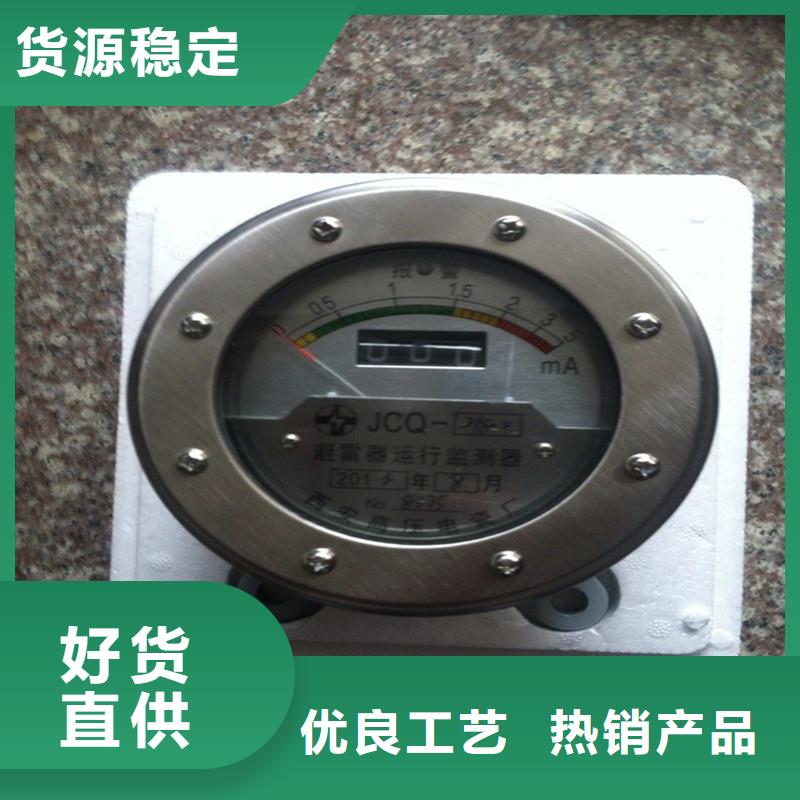

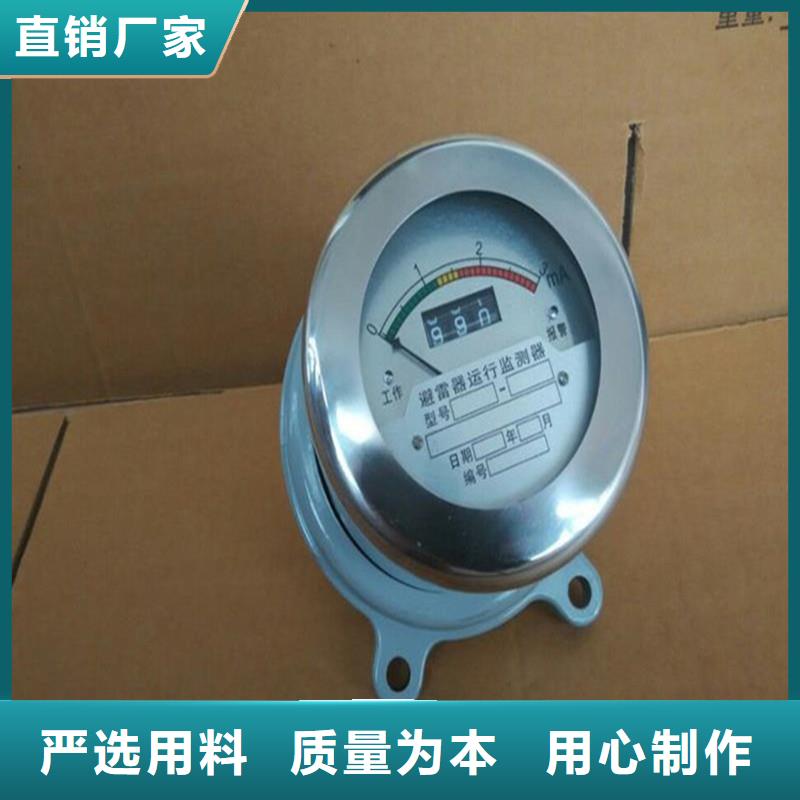

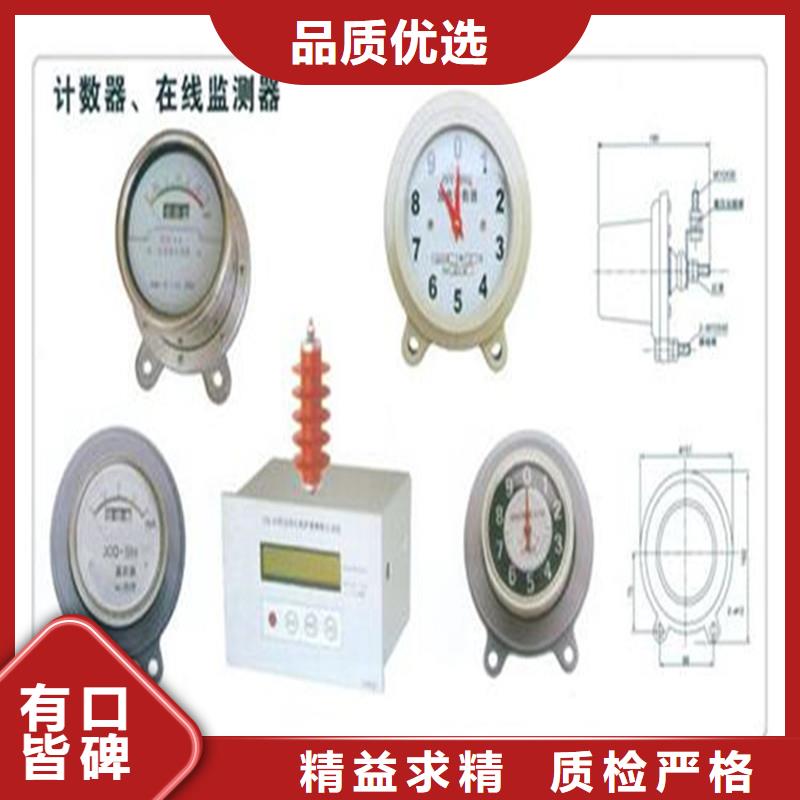

JCQ-3B型避雷器在线监测器，采用字码式计数器，直径约为112mm，尺寸较小，比较适合在开关柜、手车柜中安装。高适用电压等级220kV的避雷器。 JSH3A型监测器建议配合330～500千伏电网用避雷器。 JCQ3B或JSH3B型监测器建议配合110～220千伏电网用避雷器。 JCQ3C或JSH3C型监测器建议配合66千伏及以下电网用避雷器。 避雷器放电计数器及避雷器监测器是高压交流电力系统中，串联在避雷器下端，与避雷器配套使用，用来监测避雷器泄漏电流的变化、动作次数以一种设备。 1.放电计数器JS-8概述放电计数器是用来监测避雷器放电动作的一种高压电器JS-8型放电计数器采用SiC电阻片，适用于5KA系统35KV及以下电压等级的避雷器使用的环境条件与相连接的避雷器相同。该系列产品采用高温碳化硅阀片，具有流通容量大、适应电压等级范围宽，动作计数准确可靠的特点。放电计数器JS-8为单指针十位数循环计数指示；JS-8S型为双指针百位数循环计数指示，具备有计数进位功能，可连续 计数100次后再进入下一循环计数周期，适合于避雷器动作频繁地区和无人值班场所使用。JS系列放电计数器外形采用透明耐热玻璃罩封装。 2. 放电计数器JS-8 结构和特点 采用新颖独特的整体结构设计，结构紧凑、密封性能优越，工作稳定可靠；采用不锈钢外壳，美观坚固、抗腐蚀耐震性好，便于运输安装，使用寿命长；采用三位（两位或五位）电磁式记数器，满度后自动回零，循环计数工作，不需清零；电流 测量采用特制非线形刻度毫安表，具有读数清晰、小电流区分辩率高、耐振动的优点；特制毫安表用彩色刻度分别标出避雷器泄漏电流运行区域，方便判断避雷器的运行状态；设有故障，
